Zdravím všetkých chilli maniakov.
Chcel by som vám predstaviť môj výrobok - Chilli GrowBox. Nie je síce ešte úplne hotový, ale sezóna chilli už dávno začala, takže ho nestíham dokončiť. Funkčne moje predstavy spĺňa, takže vonkajšiu časť dokončím po sezóne.
Problém, ktorý som riešil pred návrhom boxu bol fakt, že pre nedostatok miesta ho nemôžem umiestniť do obývaných priestorov.
Miesto som však našiel v "záhradnej búde", kde je v zime teplota udržiavaná na 6st.C.

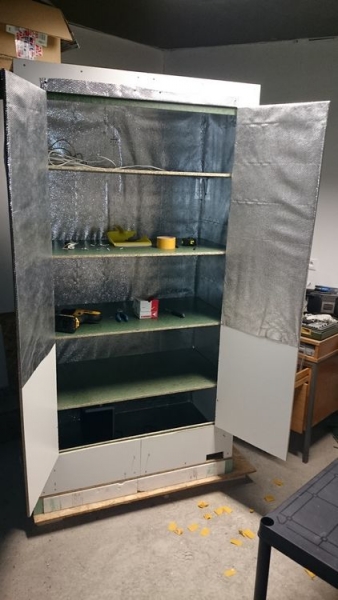

Jedná sa teda o vyhrievanú, zateplenú skriňu s riadiacou elektronikou (ATmega 328).

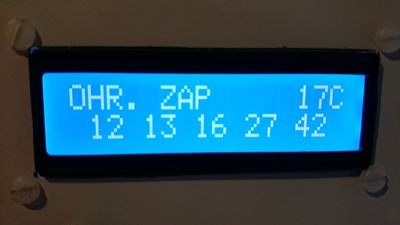

Elektronika stráži teplotu v každej polici, svoju teplotu, riadi ohrev, ventilátory, časuje svetlo v dvoch policiach určených na rast.

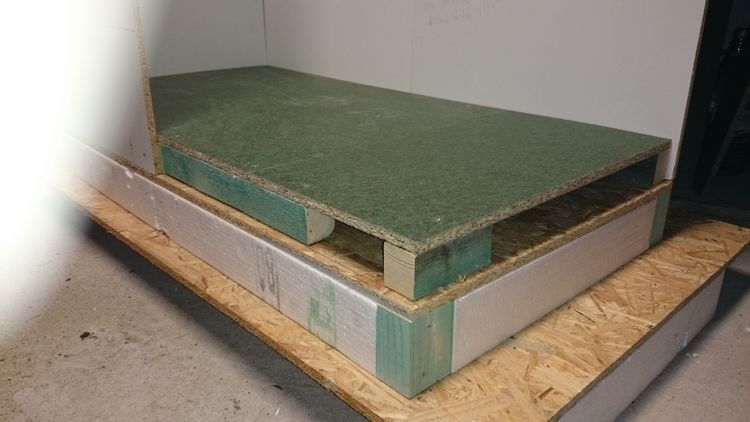

Ohrev zabezpečuje klasický 1400W ohrievač s ventilátorom prepnutý na 1.stupeň (700W), ktorý je umiestnený pod 4. policou. Pod ohrievačom je dvojité dno.
Bezpečnosť je realizovaná kontrolným obvodom pre ATmega328, testom funkčnosti každého snímača teploty, tepelnou poistkou pri ohreve, ističom a na panel ovládania boxu "dozerá" IP kamera prístupná odkiaľkoľvek z internetu. Vnútro boxu je natreté protipožiarnou farbou.
Celkové náklady na realizáciu boli cca 150€, ale veľa vecí som mal doma.

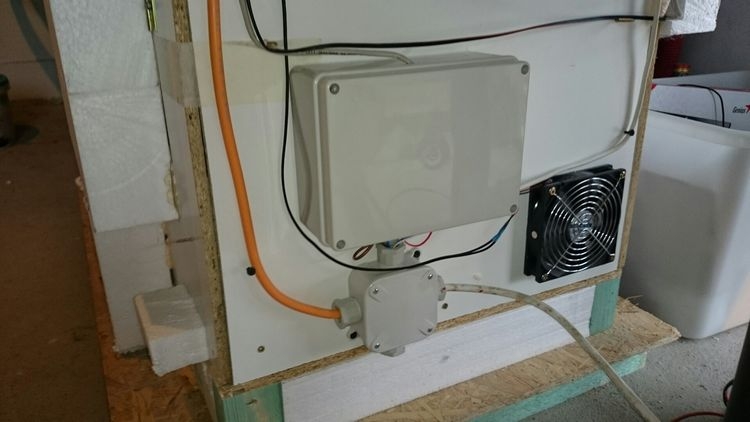

Silnoprúdové časti sú oddelené od riadiacej elektroniky - ohrev a hnací ventilátor sú spínané SSR relé. Chladiaci ventilátor a osvetlenie sú spínané klasickým relé.
Po sezóne plánujem rozšíriť ohrev (zrejme výhrevnymi káblami) aj na 1. policu - tá akosi nestíha, dosiahnem v nej cca 14-15st.C. Možno bude stačiť zateplenie stropu.
Ako to funguje?
Ohrev je spínaný riadiacou elektronikou podľa teploty v 4. polici 26-29st.C. (klíčenie C. Chinenses).
Logika spínania počíta aj s prehievaním najspodnejšej časti. Preto vypína ohrev pri dosiahnutí kritickej teploty drevotriesky. Z tohoto dôvodu rozohriatie boxu trvá cca polhodinu pri teplote okolia 6st.C.
Teplota v 3. polici (na klíčenie C. Annuum) je "určovaná" iba otvormi medzi policami - pred finálnym spustením boli teploty starostlivo sledované a otvory na prestup tepla vyhotovené tak, aby sa udržovali v policiach vhodné teploty.
V 3. polici udržujem 21-22st.C.

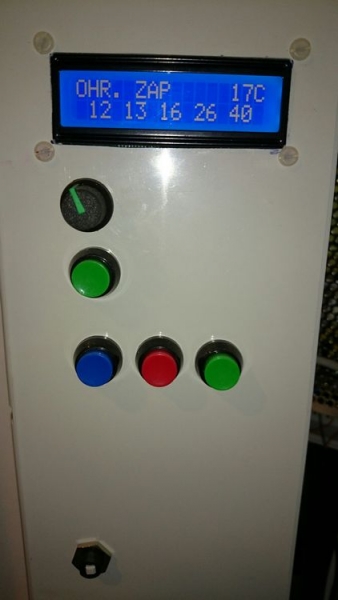

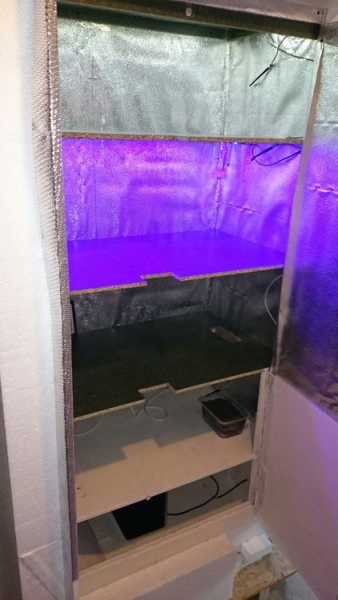

V 2. polici je teplota vhodná na "indoor pestovanie" (cca 17st.C) pod umelým osvetlením - osvetlenie zabezpečujú červené a modré LED pásy + výkonová biela LED 20W. Každá farba sa dá mechanicky vypnúť tlačidlom na ovl. paneli.
Osvetlenie je spínané v režime 18/6.
Riadenie - príkon (regulácia, riadenie, test obvod, displej,,bez zapnutého ohrevu, osvetlenia, ventilátorov): 6-7 W
Celkový príkon (pri zopnutí všetkých el. spotrebičov): cca 760 W
Spotreba 24h (pri teplote okolia 6-8st.C): 0,9 - 1,2 kWh (iba ohrev, bez osvetlenia).
Rozmery vonkajšie: 1400x700x2100
Rozmery vnútorné: 1030x515x1500

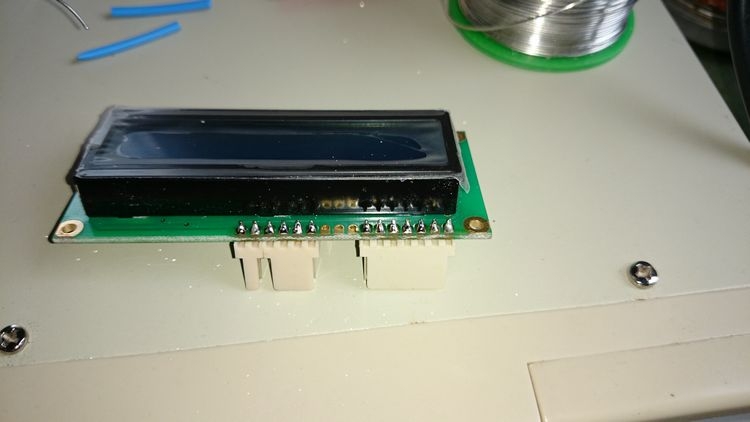

Foto z realizácie, testovania a kamery:
DIY GrowBox v1
DIY GrowBox v1
Sladké mám rád. Ale prečo sa vyrába sladký, nepikantný kečup, to nechápem
- chilli-max
- Stálý člen
- Příspěvky: 963
- Registrován: 31 črc 2013 20:54
- Reputace: 4
- Obrázky: 0
- Kontaktovat uživatele:
Re: DIY GrowBox v1
Pěknéééé ..tomu říkám sofistikované řešení Jsem zvědavý na výsledky v růstu Kolik hodin jsi na tím strávil? Je vidět že jsi zručný kutil
http://www.foto-tapety.cz
- Berry161
- Stálý člen
- Příspěvky: 308
- Registrován: 06 led 2015 00:22
- Reputace: 2
- Obrázky: 0
- Bydliště: zeměkoule
Re: DIY GrowBox v1
klobouk dolů jsem černou perlou elektrikářských antitalentů takže tohle moc nechápu jsi borec
Re: DIY GrowBox v1
Ďakujem. Ja sám som zvedavý, či papričkám prospeje takýto priestorchilli-max píše:Pěknéééé ..tomu říkám sofistikované řešení Jsem zvědavý na výsledky v růstu Kolik hodin jsi na tím strávil? Je vidět že jsi zručný kutil
Ja už ani neviem koľko času to "zožralo"..Velaaa, velaaa..Prvý návrh bol o trolinku jednoduchší ako výsledok. Veľa času som strávil nad opravami, úpravami, testami, nad programovaním mikrokontroléru,..
Zručný kutil? Zámerne nie sú pofotené detaily, dalo by sa veľa vylepšovať a zdokonalovať
-- 23 úno 2015 00:16 --
Ono to tak komplikovane iba vypadá ĎakujemBerry161 píše:klobouk dolů jsem černou perlou elektrikářských antitalentů takže tohle moc nechápu jsi borec
Sladké mám rád. Ale prečo sa vyrába sladký, nepikantný kečup, to nechápem
Re: DIY GrowBox v1
Chcem sa vás spýtať na názor - kedy mám rastlinky po vyklíčení presunúť do police s nižšou teplotou?
Sladké mám rád. Ale prečo sa vyrába sladký, nepikantný kečup, to nechápem
- Berry161
- Stálý člen
- Příspěvky: 308
- Registrován: 06 led 2015 00:22
- Reputace: 2
- Obrázky: 0
- Bydliště: zeměkoule
Re: DIY GrowBox v1
to určitě udělej
Re: DIY GrowBox v1
??? mam ich presunut? Otazka je..kedy?? Hned po vykliceni?Berry161 píše:to určitě udělej
Sladké mám rád. Ale prečo sa vyrába sladký, nepikantný kečup, to nechápem
- Jacopo.F.
- Stálý člen
- Příspěvky: 682
- Registrován: 22 zář 2014 13:32
- Reputace: 697
- Obrázky: 0
- Bydliště: Olomouc, 228 m n. m.
Re: DIY GrowBox v1
Hoj, to je teda úžasné, tam musí ty papričky růst úplně samy. Klobouk dolů, asi dva koníčky se spojily v jeden. Nevím jak zkušení zde, já začátečník přesouvám jakmile rostlinka 'zvedne hlavu', to znamená jak vyplují na povrch děložní lístky.
